Q641法兰v型气动球阀

气动V型法兰球阀产品概述

Q641法兰v型气动球阀由活塞式气动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。适用于两位切断、调节的场合，可配阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

一、气动V型法兰球阀产品介绍：

气动V型法兰球阀是一种直角式高回转结构的控制阀。是由高性能气动执行器和V型法兰球阀装置而成。气动V型法兰球阀的球心设计带有特殊的V型缺口。球心和阀座之间是无间隙回转，具有良好的剪切力度和自洁性能。通过与定位器以及电磁阀配套使用，可实现应用上的比例和调节，以及精确的流量特性控制。气动V型法兰球阀应用范围广，特别是针对于油品、纸浆、糖液、固态颗粒、纤维以及浑浊液体介质的管道上。用来作为介质的接通以及切断和调节。

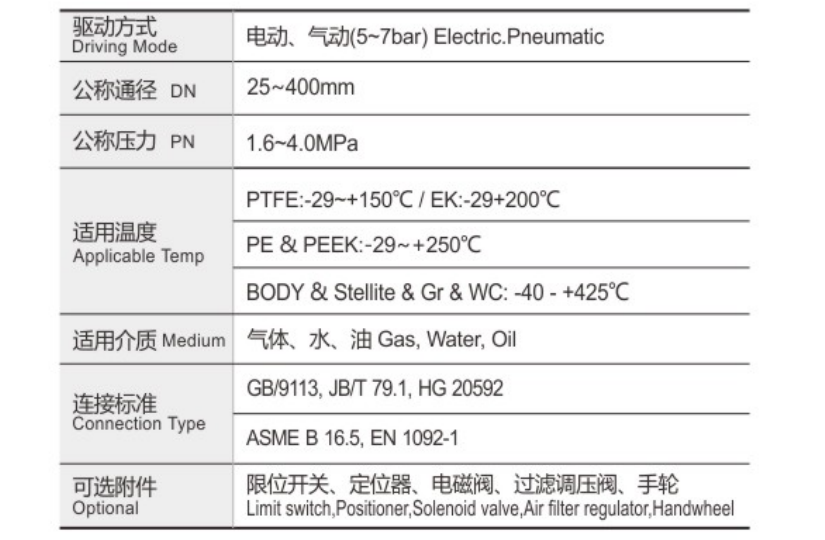

二、气动V型法兰球阀标准参数：

通用型号：VQ647H VQ647Y VQ647F

公称通径：DN50mm~DN500mm

压力范围：1.6MPa~4.0MPa

使用温度：-29℃~425℃

适用介质：油品、纸浆、糖液、固态颗粒

阀门材质：不锈钢304、316L

结构形式：固定式球阀

配套附件：电磁阀、定位器、讯位开关

气源附件：气源处理三联件

备用操作：HVSD手动操作机构

三、气动V型法兰球阀工作原理：

气动V型法兰球阀是利用压缩空气为作为动力，通过配置的阀门定位器、电磁阀接受（4~20mA）的工业信号。驱动执行器运转推动阀杆，此时阀杆的旋转带动球心（0~90°）任意角度的开度调节。实现对介质流量的调节和控制以及比例。

主要特点

1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节阀座与球面之前无间隙摩擦，具有优良的剪切力和自洁能力。

V型球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中****的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。

适用做调节流量的阀，具有精确的流量特性。

适用带有固体物质的苛刻介质（PTFE密封不适用。）

中轴密封是活动的压块，方便密封的检修。
