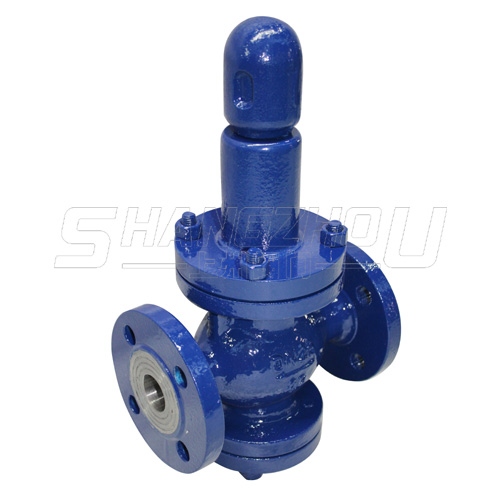

Y43H蒸汽减压阀

Y43H蒸汽减压阀通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，主产品主要用于蒸汽管路，起减压稳压作用。

一、Y43H蒸汽减压阀概述：

产品型号： Y43H/Y

产品名称： 蒸气减压阀

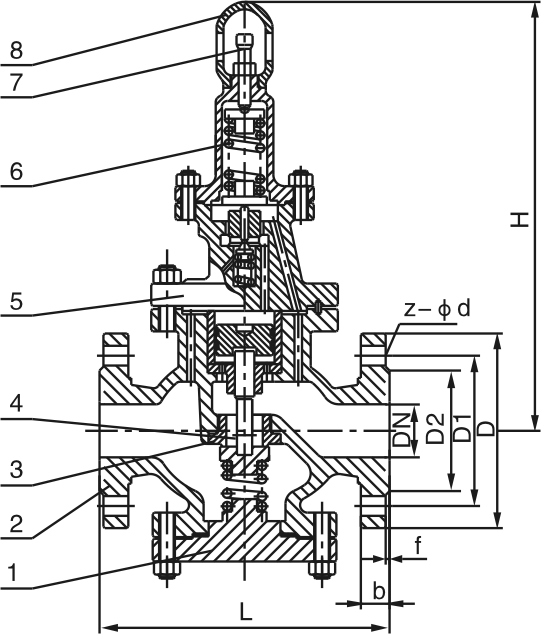

产品特点： 蒸气减压阀 减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。

蒸气减压阀的详细资料：

减压阀Y43H-16，备有0.05～0.4MPa，Y43H-25，备有1～1.6MPa，Y43H-40，备有1～1.6MPa，1.6～2.5MPa调节弹簧，Y43H-64，备有1～3MPa调节弹簧，出厂时阀内装有0.1～1MPa,弹簧，其余随阀附带，用户可根据所量的出口压力值选装。

装减压阀之前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

减压阀在安装使用时，应把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力（以阀后表压为准），调整后，将锁紧螺母背紧，拧上防护罩。

减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。

安装的减压阀前后应有一段直管，阀前的直管长度约为600毫米，阀后的直管长度约为1毫米。

一般减压阀都要求进出口压差必须≥0.2Mpa。

减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能

二、Y43H蒸汽减压阀主要技术参数和性能指标
