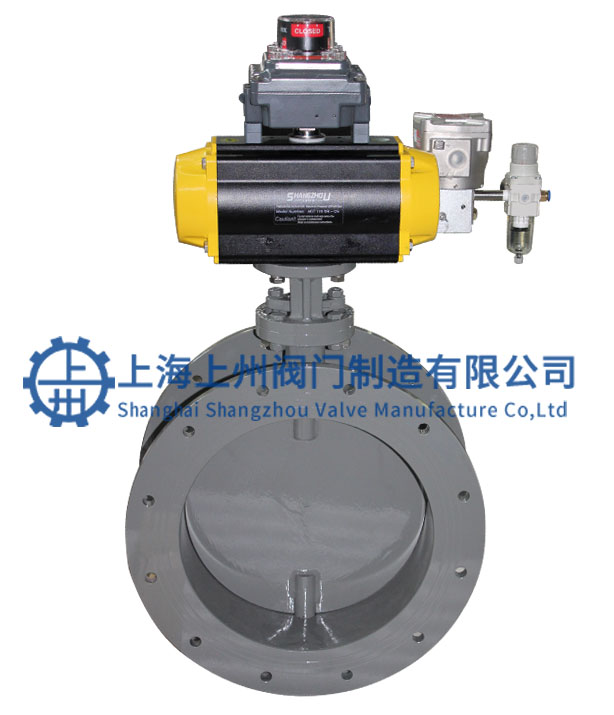

D641气动通风蝶阀采用与阀体相同材质做成的密封圈，阀门适用温度随阀体选材而定，一般在-29℃～425℃的区间范围内，公称压力≤0.6MPa，通径在50mm～1200mm之间，气动通风蝶阀一般适用于煤气、含尘气体、烟道气等管道作通风调节介质流量之用。气动通风蝶阀主要特点是设计新颖、合理、结构*特，重量轻，启闭迅速。操作力矩小，操作方便，灵活省力。阀门采用适宜的材料以满足低、中、高不同介质温度及腐蚀性介质管道的需要。
气动通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。通风蝶阀是一种非密闭型蝶阀。
结构特点
1.采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质流量。
主要技术参数
公称通径DN（mm） |
50-1200 |
|||||||||||||
公称压力PN(MPa) |
0.05 |
0.25 |
0.6 |
|||||||||||
公称压力(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
||||||||||
密封试验 |
≤15% |
|||||||||||||
材料材料代号 |
C |
R |
||||||||||||

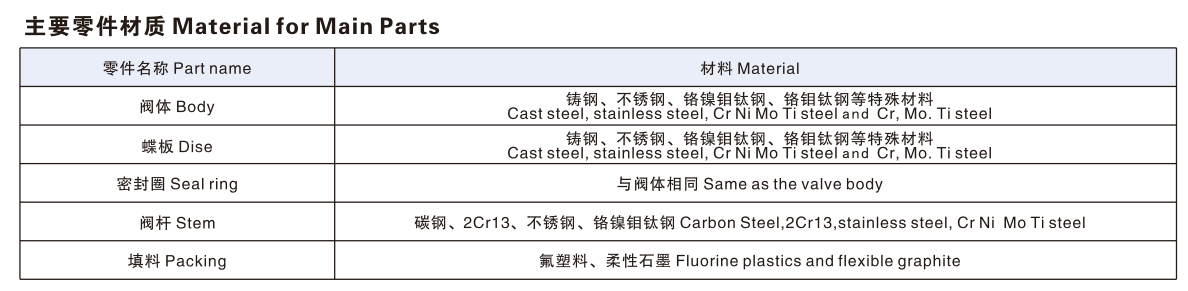

主要零件 |
阀体 |
WCB |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
||||||||||
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||||||||||
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||||||||||
密封圈 |
与阀体相同 |
|||||||||||||
填料 |
氟塑料、柔性石墨 |
|||||||||||||
适用工况 |
适用介质 |
煤气、含尘气体、烟道气等 |
||||||||||||
适用温度 |
-29℃～425℃ |
-40℃～200℃ |
||||||||||||
执行器 |
型号 |
GT或AW系列 |
||||||||||||
气源压力 |
0.3-0.7MPa |
|||||||||||||
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|||||||||
GBT/12238 |
GB12221 |
GB9115 |
GB9131 |
GB13927 |
||||||||||
